Sådan læser du en gaffeltrucks kapacitetsplade: Komplet vejledning med eksempler

Hurtigt svar

En gaffeltrucks kapacitetsplade fortæller dig maksimal sikker belastning lastbilen kan bære under særlige forhold. De tre tal, der betyder mest er: (1) nominel kapacitet i lbs eller kg, (2) lastcenter i tommer eller mm - afstogen fra gaffelfladen til lastens tyngdepunkt, og (3) maksimal løftehøjde . Alle tre arbejder sammen. Skift en af dem, og den nominelle kapacitet ændres også. En 5.000 lb gaffeltruck løfter ikke altid 5.000 lb - læs hver linje på pladen, før du læsser.

24 tommer

Standard lastcenter

De fleste nominelle kapaciteter er beregnet ved et 24-tommer (600 mm) belastningscenter

30-50 %

Kapacitetsfald

Typisk kapacitetsreduktion ved løft i fuld højde vs. jordhøjde

29 CFR

1910.178(a)(6)

OSHA-forskrifter, der kræver en læselig dataplade på hver gaffeltruck til enhver tid

Dødsfald om året (USA)

Årlige dødsfald ved gaffeltruck - overbelastning og væltning er hovedårsagerne

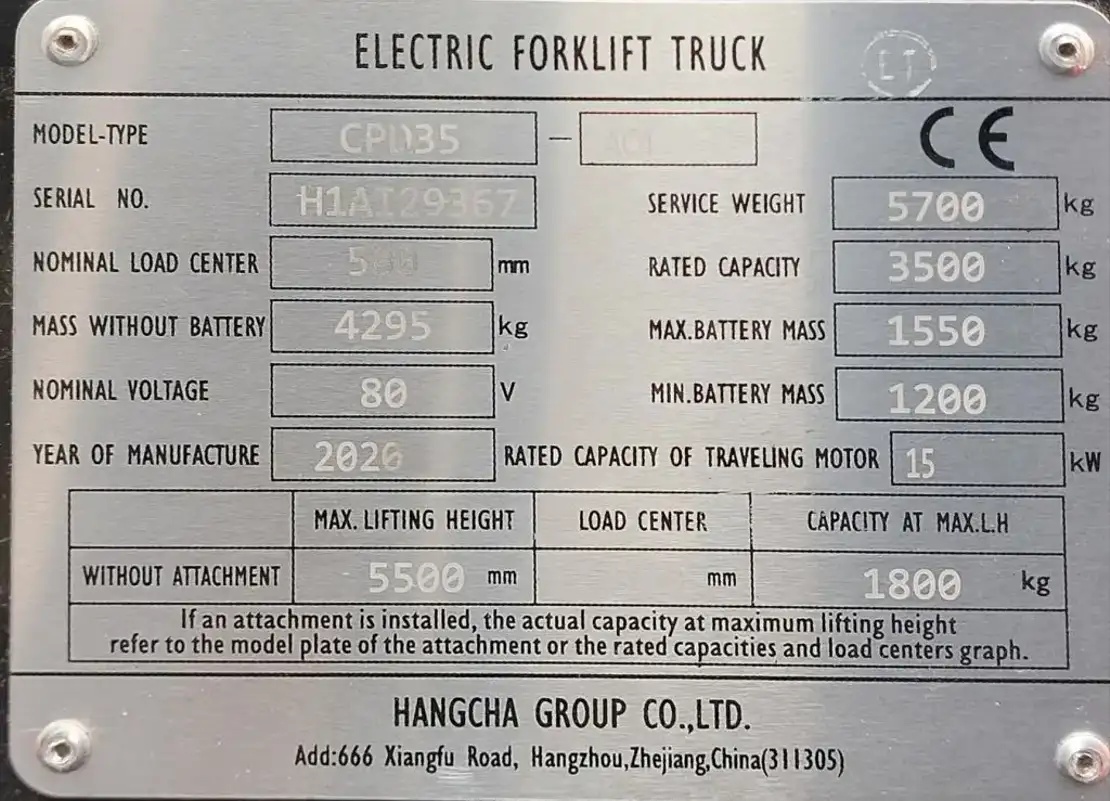

1. Hvad er en gaffeltrucks kapacitetsplade?

Kapacitetspladen - også kaldet en dataplade, navneplade eller vægtplade - er et metalmærke, der er permanent monteret på hver gaffeltruck, typisk på instrumentbrættet eller frontmasten oprejst, hvor operatøren kan se det fra sædet. Det er ikke et forslag. Under OSHA 29 CFR 1910.178(a)(6) , skal hver gaffeltruck bære et holdbart, korrosionsbestandigt navneskilt, der til enhver tid er læseligt. Betjening af en gaffeltruck med en manglende, beskadiget eller ulæselig plade er en citerbar OSHA-overtrædelse.

Pladen er installeret af producenten og verificeret af et nationalt anerkendt testlaboratorium (NRTL) såsom UL eller FM. Pr ANSI/ITSDF B56.1 , er den angivne kapacitet resultatet af enten en fysisk vippebordstest eller en konstrueret beregning, der dækker lastbilens værst tænkelige stabilitetskonvolut. Det er ikke et skøn - det er en testet, certificeret grænse.

Driftsregel: Betjen aldrig en gaffeltruck, hvis kapacitetspladen mangler, ulæselig eller ikke er blevet opdateret, så den afspejler tilbehør eller modifikationer. Kontakt din forhandler eller en kvalificeret tekniker for at få en udskiftningsplade, før lastbilen tages i brug igen.

2. Hvert felt på pladen - og hvad det faktisk betyder

Kapacitetsplader varierer lidt efter producent og lastbiltype, men OSHA og ANSI kræver et sæt kernefelter, der altid skal vises. Her er hvert felt, hvad det betyder, og hvorfor det betyder noget:

    Prøvekapacitetsplade - Elektrisk modvægtsgaffeltruck
      LASTBILTYPE
      E
      MODEL
      FB25X
      NOMMET KAPACITET
      5.511 LB / 2.500 KG
      LOAD CENTER
      24 IN / 600 MM
      MAKS LØFTEHØJDE
      130 IN / 3.300 MM
      LASTBIL VÆGT
      9.260 LB / 4.200 KG
      BATTERIVÆGT (MIN/MAX)
      1.540 / 1.760 LB
      MASTETYPE
      3-STADS / FULD FRI LØFT
      TILSLUTNING
      SIDE-SHIFTER
      KAPACITET MED TILBEHØR
      4.850 LB / 2.200 KG

Felt	Hvad det fortæller dig	Almindelig fejl
Lastbiltypebetegnelse f.eks. E, G, LP, DS, EX	Klassificering af strømkilde og farligt område. E = elektrisk; G = benzin; LP = flydende propan; DS = diesel; EX = eksplosionssikker klassificeret	Forudsat at enhver elektrisk lastbil er sikker i klassificerede farlige områder - kun EX-klassificerede lastbiler er godkendt
Nejminel kapacitet	Den maksimale last trucken kan løfte sikkert - dog kun ved det angivne lastcenter og løftehøjde. Det er ikke et absolut loft uafhængigt af disse forhold	Behandling af nominel kapacitet som et fast tal uanset lastposition eller højde
Belastningscenter	Den vandrette afstand fra forsiden af gaflerne til lastens tyngdepunkt. Standard er 24 tommer (600 mm). Den nominelle kapacitet er kun gyldig ved denne nøjagtige afstand	Tager ikke højde for belastninger, der er bredere end 48 tommer - deres tyngdepunkt er over 24 tommer, hvilket reducerer den effektive kapacitet
Maksimal løftehøjde	Den højde, som den angivne kapacitet gælder for. Efterhånden som løftehøjden stiger, falder restkapaciteten - et separat restkapacitetsdiagram på masten viser dette forhold	Det antages, at fuld nominel kapacitet stadig gælder, når der løftes til 4 m i et højreollager
Lastbilvægt (servicevægt)	Vægten af selve lastbilen, inklusive batteri til elektriske modeller. Kritisk for gulvbelastningsberegninger og elevatorkapacitetsplanlægning	At glemme, at en lastet gaffeltruck på en elevator = lastbilvægt lastvægt. Den kombinerede vægt kan overstige elevatorens klassificeringer
Batterivægt (min/max)	Kun elektriske lastbiler. Modvægtsfunktionen udføres delvist af batteriet - hvis et lettere batteri er installeret, er den nominelle kapacitet ugyldig og skal genberegnes	Skift til et mindre/lettere batteri uden at opdatere kapacitetspladen
Masttype	2-trins, 3-trins, 4-trins eller fuldt frit løft. Bestemmer, hvordan lastbilen løfter, og i hvilken højde sigtbarheden er begrænset. Kapacitet i fuld højde afhænger af mastetype	Udskiftning af en mast uden at gencertificere kapacitetspladen
Vedhæftning (hvis installeret)	Ethvert ikke-fabriksudstyr (sideskifter, klemme, tromlehåndtering) tilføjer vægt og flytter lastcentret fremad, hvilket reducerer kapaciteten. En anden linje på pladen viser revideret kapacitet med tilbehøret installeret	Brug af den nominelle basiskapacitet, når der er monteret et redskab - den nederste linje for redskabskapacitet gælder
NRTL godkendelsesmærke	Bekræftelse af, at et nationalt anerkendt testlaboratorium (UL, FM, CSA) har verificeret specifikationerne. Påkrævet af OSHA 29 CFR 1910.178(a)(3)	Accept af en erstatningsplade fra en ikke-certificeret kilde

3. Belastningscentret: Det mest misforståede nummer på pladen

Lastecenter er det mest misforståede koncept inden for gaffeltruckdrift. Den nominelle kapacitet på pladen forudsætter, at lastens tyngdepunkt ligger nøjagtigt i den angivne lastcenterafstand fra gaffelfladen - typisk 24 tommer (600 mm). Dette svarer til en standard 48 tommer dyb palle med jævnt fordelt vægt.

Flyt lastcentret længere ud - fordi lasten er dybere, tungere på den ene side, eller fordi et redskab skubber lasten frem - og lastbilen bliver mindre stabil. Den effektive sikre kapacitet falder. Pladenummeret ændres ikke. Det gør din sikkerhedsmargin.

Hvordan Load Center påvirker den faktiske kapacitet

Forholdet er nogenlunde proportionalt. Brug denne formel til at estimere justeret kapacitet, når dit lastcenter afviger fra pladens værdi:

    Formel til justering af kapacitet
    Justeret kapacitet = nominel kapacitet x (nomineret belastningscenter / faktisk belastningscenter)
         Eksempel:        5.000 lb lastbil vurderet til 24 i lastcenter.
    Din last har sit tyngdepunkt på 36 cm fra gaffelfladen.
    Justeret kapacitet = 5.000 x (24 / 36) =         3.333 lb
    Du har mistet 33 % af din nominelle kapacitet – uden at røre pladen.

Faktisk belastningscenter	5.000 lb lastbil (bedømt til 24 tommer)	Resterende kapacitet	Typisk scenarie
24 tommer (600 mm)	5.000 lb	100 %	Standard 48 x 40 i palle, jævn belastning
30 tommer (762 mm)	4.000 lb	80 %	60 tommer dyb palle eller fronttung last
36 tommer (914 mm)	3.333 lb	67 %	72-tommer dyb last eller tilbehør, der øger rækkevidde
48 tommer (1.219 mm)	2.500 lb	50 %	96-tommers belastning eller stor tromleklemme forlænget

Modvægtsmyten: Nejgle operatører mener, at tilføjelse af vægt bag på en gaffeltruck øger dens løftekapacitet. Det gør den ikke. Tilføjelse af kontravægt ændrer lastbilens tyngdepunkt og håndteringsegenskaber - det ændrer ikke den certificerede nominelle kapacitet på pladen, og det skaber nye væltningsrisici i forskellige retninger. Modvægt aldrig modvægt uden producentens skriftlige tilladelse og en ny plade.

4. Løftehøjde og restkapacitet

Den nominelle kapacitet på pladen gælder ved en bestemt løftehøjde - normalt jordniveau eller en lav kørehøjde. Når masten strækker sig opad, sker der to ting, der reducerer sikker kapacitet: lastbilens tyngdepunkt stiger, og den fremadrettede gearing på forakslen øges. Dette kaldes restkapacitet - den faktiske brugbare kapacitet i en given højde.

Restkapacitet er vist på en separat diagram monteret på masten , ikke på kapacitetspladen. I lagre med høje stativer - den mest almindelige indstilling, hvor dette er vigtigt - opererer operatører, der kun læser kapacitetspladen og ignorerer restskemaet, blindt på deres farligste tidspunkter.

Resterende kapacitet - 5.000 lb gaffeltruck (illustration)

Jord (rejse)

5.000 lb - 100%

6 fod (1,8 m)

4.400 lb - 88 %

10 fod (3 m)

3.900 lb - 78 %

15 fod (4,6 m)

3.200 lb - 64 %

20 fod (6,1 m)

2.600 lb - 52 %

Bemærk: Værdierne er illustrative. Se altid det specifikke skema over restkapacitet monteret på din lastbils mast. Faktiske tal varierer afhængigt af model, mastetype og tilbehør.

Den praktiske implikation: en 5.000 lb vurderet gaffeltruck, der placerer paller på et 20 fods stativ, kan kun håndtere 2.500-2.800 lb sikkert i den højde. Hvis dine laster vejer 4.000 lb, og du stabler dem i 20 fod, kører du ud over sikre grænser hver gang - og kapacitetspladen gav dig det rigtige nummer. Du har bare ikke også læst mastediagrammet.

5. Vedhæftede filer: Når pladen skifter

Ethvert ikke-fabriksudstyr monteret på en gaffeltruck - sideskifter, rotator, klemme, tromlehåndtering, push-pull, enkelt-dobbelt - har to effekter på den nominelle kapacitet:

Selve vedhæftningen vejer noget - typisk 200 til 1.000 lb afhængig af type. Dette behandles som en last, lastbilen allerede bærer, hvilket reducerer, hvad der er tilbage til selve pallen
Tilbehør flytter lastcentret fremad - tilføjelse af mekanisk rækkevidde flytter lastens tyngdepunkt længere fra forakslen, hvilket reducerer stabiliteten og dermed effektiv kapacitet

Under OSHA 29 CFR 1910.178(a)(5) and ANSI B56.1 , hvert tilbehør kræver skriftlig producentens godkendelse før installation. Når den er godkendt, skal kapacitetspladen opdateres, så den viser den kombinerede vægt af lastbil og redskab, og den reviderede kapacitet i maksimal højde med redskabet installeret.

Vedhæftningstype	Typisk vægt	Typisk kapacitetspåvirkning	Pladeopdatering påkrævet
Sideskifter	200-350 lb	-300 til -500 lb på nominel kapacitet	Ja
Roterende klemme	500-900 lb	-800 til -1.500 lb	Ja
Enkelt-dobbelt (gaffelspreder)	300-500 lb	-500 til -1.000 lb (plus ændring af lastcenter)	Ja
Trommefører	150-400 lb	-300 til -600 lb	Ja
Forlængede gafler (ud over fabrikslængde)	Varierer	Væsentlig - lastcentret skifter proportionalt med gaffelforlængelsen	Ja

Vedhæftede filer har deres egne typeskilte. I henhold til OSHA og ANSI skal hvert redskab bære sit eget dataskilt, der viser redskabets vægt, den maksimale kapacitet af truck-og-redskabskombinationen og en advarsel om at konsultere truckens plade for den faktiske operative kapacitet. Hvis der er vist en kapacitet på monteringspladen, der er højere end den reviderede vognplade viser, er det lavere tal altid gældende.

6. Lastbiltypebetegnelser: Bogstavkoden forklaret

Lastbilens typebetegnelse på kapacitetspladen er ikke kun en brændstofidentifikation. Det er en sikkerhedsklassificering defineret af OSHA og ANSI, der bestemmer, hvor lastbilen er lovligt tilladt at køre baseret på miljøfarer.

Kode	Strømkilde	Klassificering af farligt område	Typisk brug
E	Elektrisk	Generelle (ikke-klassificerede) områder	Standardlagre, færdigvarelager
ES	Elektrisk	Områder, hvor der kan forekomme brændbare dampe i mindre mængder	Faciliteter med lejlighedsvis brug af opløsningsmidler
EE	Elektrisk	Områder med moderat brandfarlig damp- eller støvrisiko	Kornhåndtering, visse kemikalieopbevaring
EX	Elektrisk	Klassificerede farlige steder (NEC Klasse I/II Div. 1)	Farmaceutiske API-områder, opbevaring af opløsningsmidler, malingsfaciliteter
G	Benzin	Generelt (udendørs eller godt ventilerede områder)	Trælastgårde, udendørs konstruktion, læssebroer
LP / LPS	Flydende propan	LP = generelt; LPS = noget klassificeret områdebeskyttelse	Fødevaredistribution, kølerum læssepladser, udendørs gårdhave
D / DS / DY	Diesel	D = generelt; DS / DY = yderligere sikkerhedsforanstaltninger	Tunge udendørs operationer, havne, byggepladser

7. Når pladen skal opdateres

Kapacitetspladen er et levende dokument. Enhver ændring af lastbilen, der påvirker kapacitet, vægtfordeling eller sikker drift, kræver en pladeopdatering - og skriftlig producentens godkendelse, før den ændring foretages. Dette er ikke valgfrit under OSHA eller ANSI.

Skift	Pladeopdatering påkrævet	Producentgodkendelse påkrævet
Tilføjelse af en ikke-fabriksvedhæftning (sideskifter, klemme osv.)	Ja	Ja - written approval required first
Udskiftning af batteriet med en anden vægt	Ja	Ja if outside min/max range on plate
Udskiftning af masten med en anden type eller højde	Ja	Ja
Forlængelse eller forlængelse af gaflerne	Ja	Ja
Ændring af modvægten	Ja	Ja - and rarely granted
Rutinemæssig vedligeholdelse (olie, filtre, dæk med samme spec)	No	No

Hvis den oprindelige producent er ude af drift eller ikke reagerer, tillader OSHA en Kvalificeret registreret professionel ingeniør at udføre sikkerhedsanalysen og skriftligt godkende ændringen. Pladen skal stadig opdateres, før lastbilen atter tages i brug.

8. Hvad skal man gøre, når pladen mangler eller er ulæselig

En gaffeltruck uden læsbar kapacitetsplade skal straks tages ud af drift. Dette er ikke en bedømmelse - det er et direkte OSHA-krav i henhold til 29 CFR 1910.178(a)(6).

Trin du skal følge:

Mærk lastbilen - vedhæft en lockout/tagout-meddelelse, der forhindrer drift, indtil pladen udskiftes
Find model og serienummer - sædvanligvis stemplet på rammen i nærheden af beskyttelsesmonteringen eller under motorhjelmen. Du skal bruge dette for at bestille en erstatning
Kontakt producenten eller den autoriserede forhandler - oplys model, serienummer og eventuelle kendte vedhæftede filer. De fleste producenter kan udstede en certificeret erstatningsplade inden for få hverdage
Hvis producenten ikke længere er i drift - kontakt en kvalificeret registreret professionel ingeniør for at vurdere lastbilen og udstede en certificeret udskiftningsplade. Forsøg ikke at genskabe pladen fra hukommelsen eller gamle optegnelser uden teknisk sign-off
Undersøg den nye plade for fuldstændighed - bekræft, at det indeholder alle felter, der kræves af OSHA og ANSI, og afspejler eventuelle vedhæftede filer, der er installeret i øjeblikket

Påmindelse om tjek før skift: OSHA kræver en inspektion før skift af hver gaffeltruck før hvert skift. Pladens læselighed er en del af denne inspektion. Hvis pladen er falmet, ridset eller delvist tilsløret, skal du dokumentere den og påbegynde udskiftning - vent ikke på en fuldstændig inspektionsfejl.

9. Operatør Quick-Reference: Aflæsning af pladen på 60 sekunder

Før hvert skift skal operatører køre gennem denne sekvens:

Er pladen til stede og fuldt læselig? Hvis nej - tag trucken ud, undlad at betjene den.

Hvad er trucktypebetegnelsen? Bekræft, at det matcher det område, du vil arbejde i.

Hvad er den nominelle kapacitet og ved hvilket lastcenter? Skriv eller husk nummeret. Standard 48-tommers paller = 24-tommers lastcenter. Bredere eller længere laster = lastcenter flyttes ud, kapaciteten falder.

Is an attachment installed? Hvis ja, brug det nederste kapacitetstal på pladens fastgørelseslinje - ikke den nominelle basiskapacitet.

Vil du løfte over 10 fod? Hvis ja, lokaliser og læs skemaet for restkapacitet på masten før lastning.

Passer den belastning, du er ved at vælge, til disse betingelser? Hvis lastvægten, dybden eller højdekravet overstiger, hvad pladen og mastediagrammet tillader - må du ikke løfte. Eskalere til en supervisor.

Ofte stillede spørgsmål

What happens if I exceed the rated capacity?

Overskridelse af den nominelle kapacitet destabiliserer lastbilen ved at flytte det kombinerede tyngdepunkt fremad på forakslen - vippepunktet. Når dette sker, fungerer forhjulene som et omdrejningspunkt, og lastbilen tipper fremad og knuser alt foran den, inklusive operatøren. Vælte er den førende årsag til alvorlige dødsfald på gaffeltrucks. Selv belastninger lidt over kapaciteten øger risikoen for væltning, fordi stabilitetsmarginen reduceres, før der tilføjes dynamiske faktorer (drejning, bremsning, ujævne gulve).

Can I increase capacity by adding counterweight?

Nej. Tilføjelse af kontravægt ændrer lastbilens håndtering og tyngdepunkt, men øger ikke dens certificerede nominelle kapacitet. Både OSHA og ANSI forbyder ændring af modvægtsforanstaltninger uden skriftlig producentgodkendelse - og producenterne giver sjældent denne godkendelse, fordi ændringen skaber nye ustabilitetsrisici i andre retninger. Den nominelle kapacitet på pladen øges ikke, uanset hvad der tilføjes bag på lastbilen.

Er den nominelle kapacitet i kilogram eller pund?

De fleste plader i USA viser begge dele. Mange internationale producenter (inklusive Hangcha) vurderer udstyr i kilogram som den primære enhed med pund som et sekundært tal. Bekræft altid, hvilken enhed der gælder, før du bruger nummeret. En almindelig fejl er at læse en metrisk kapacitetsplade (f.eks. 2.500 kg = 5.511 lb) og at behandle 2.500 som et pund tal - dette ville føre til en dramatisk underudnyttelse af lastbilen. Omvendt ville læsning af et pund tal som kilo betyde katastrofal overbelastning.

Does a used forklift need a new capacity plate?

Originalpladen forbliver gyldig, så længe den er læselig og nøjagtigt afspejler den aktuelle lastbilkonfiguration. Når du køber en brugt gaffeltruck, skal du straks inspicere pladen og kontrollere, at den passer til den faktiske lastbil - korrekt model, eventuelt monteret tilbehør og batterivægtområde for elektriske modeller. Hvis en tidligere ejer tilføjede tilbehør uden at opdatere pladen, er det en aktuel overtrædelse af overholdelse, der skal rettes, før lastbilen tages i brug på dit anlæg.

Hvad er forskellen mellem kapacitetspladen og restkapacitetsdiagrammet?

Kapacitetspladen viser maksimal nominel kapacitet ved det specificerede lastcenter og en basisløftehøjde. Restkapacitetsskemaet - monteret separat på masten - viser, hvordan denne kapacitet ændres i takt med at løftehøjden øges. Begge skal aflæses sammen for enhver operation over en lav kørehøjde. Kapacitetspladen alene er ikke tilstrækkelig til operationer med højt stativ.
